以下是:东莞市大朗镇铸铁闸门附壁式铸铁闸门联系厂家的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联
产品名称铸铁闸门
范围铸铁闸门附壁式铸铁闸门供应范围覆盖广东省东莞市、大朗镇、莞城区南城区万江区石碣镇石龙镇茶山镇石排镇企石镇横沥镇桥头镇谢岗镇东坑镇常平镇寮步镇麻涌镇中堂镇高埗镇樟木头镇大岭山镇望牛墩镇黄江镇洪梅镇清溪镇沙田镇道滘镇塘厦镇虎门镇厚街镇凤岗镇长安镇等区域。
【拍门、启闭机、铸铁闸门】以匠心打造多元场景产品,涵盖常平镇手动启闭机塘厦镇镶铜铸铁闸门厚街镇斜拉式启闭机沙田镇景观钢闸门中堂镇不锈钢拍门等。铸铁闸门附壁式铸铁闸门联系厂家,耀禹水利机械厂(东莞市大朗镇分公司)hksl1517-3为您提供铸铁闸门附壁式铸铁闸门联系厂家产品案例,联系人:张经理,供应服务范围覆盖:广东省东莞市、大朗镇、莞城区南城区万江区石碣镇石龙镇茶山镇石排镇企石镇横沥镇桥头镇谢岗镇东坑镇常平镇寮步镇麻涌镇中堂镇高埗镇樟木头镇大岭山镇望牛墩镇黄江镇洪梅镇清溪镇沙田镇道滘镇塘厦镇虎门镇厚街镇凤岗镇长安镇。 广东省,东莞市,大朗镇 大朗镇,隶属于广东省东莞市,地处东莞市东南部,毗邻松山湖高新科技园,东南面与黄江镇接壤,西南面与深圳市宝安区毗接,北面与东坑镇相连。辖区总面积97.54平方千米。根据东莞市第七次全国人口普查公报显示,截至2020年11月1日零时,大朗镇常住人口为556778人。
我们精心制作的铸铁闸门附壁式铸铁闸门联系厂家产品视频已经准备就绪,【解锁新品!】铸铁闸门附壁式铸铁闸门联系厂家产品视频,带你穿越新品体验之旅!

以下是:东莞大朗镇铸铁闸门附壁式铸铁闸门联系厂家的图文介绍

耀禹水利机械厂(东莞市大朗镇分公司)位于冀州区西王镇工业区,主要生产 清污机、平板钢闸门等。公司以诚信为准则,以质量为根本,用心服务好每一位客户!大量库存,现货充足,下单咨询产品规格符合即可发货。您购买的产品在物流到达您的城市内,会及时通知您取货,请您当场验收,检查件数是否与物流单对应,以及产品是否损坏确认好后再签收货物,如发现货物有丢失和损坏,请当场与我们联系。

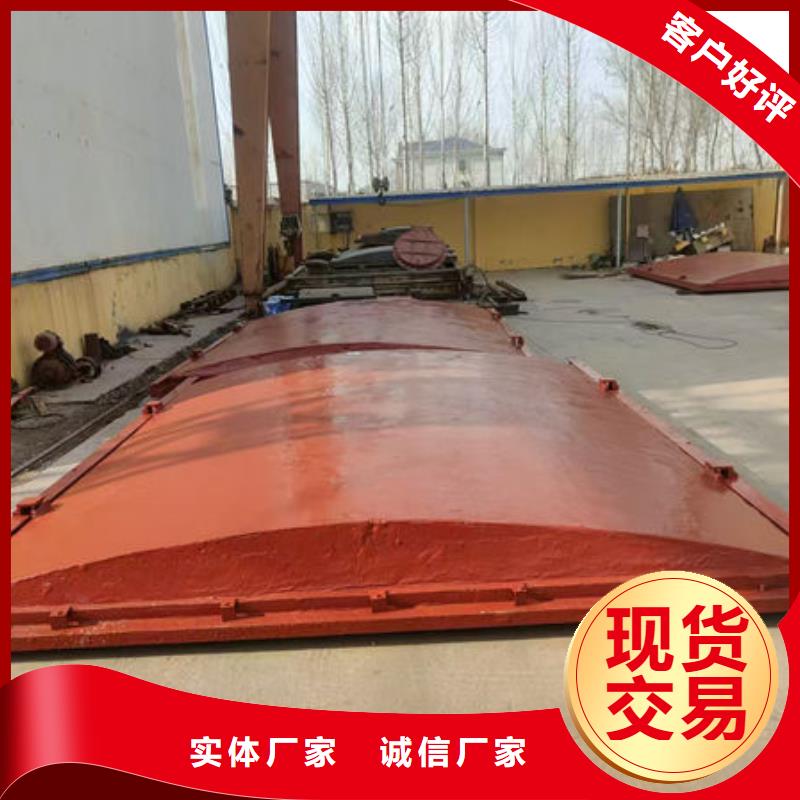

 铸铁闸门附壁式铸铁闸门联系厂家



将调整螺栓与工程配钢筋旱牢,再用塞尺检测各止水面的间隙,同时对间隙超过0.3mm处进行调整,确保各止水面的间隙在0.3mm以下,再将闸门背水面两边立门槽用金属或木质杆支撑,防止浇注时积压,造成门槽向内夹卡门板。 可进行二期浇注。 5)在浇注混凝土时,流进闸板、闸框、斜铁、档板间隙中的灰浆应, 防止灰浆凝固后影响闸门启闭。2 第二系列: 用于城市给水、排水的闸门、堰门等设备可以挂墙安装,也可以与池底相平安装。 四、使用与保养 1)闸门在启闭时应注意闸板上、下极限位置,以免损坏闸门或启闭机。(2)闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。(3)闸门关闭时在距底面0.1m处,将闸门暂时停住1分钟,利用门底激流 冲净底门槽内的杂物,然后再将闸门关闭。@






启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,



 时做好货物的保管工作。  2. 查看安装资料(如安装图、合格证、使用说明书等)是否齐全。  3. 闸门在运输过程中的变形及损伤,要进行的检查和修整,注意同规格 闸门的门体、门框不允许互换。闸门未安装前必须水平放置, 防止铸件变形影响止水效果,同时丝杆以及联接杆不可受力弯曲。  4. 检查土建尺寸、预埋件及预留孔等是否符合要求。当予埋件为钢板时,予 埋钢板应平直,位置准确,当予埋件为予埋螺栓时,予留孔洞应位置准确,予留孔径不小于80x80mm,予留孔深度应满足予埋螺栓埋入深度为20d 5. 安装工作人员应全部到场,并准备好安装时必需的设备(如:吊车、焊机、 脚手架等)、安装工具及测量工具等。  四、安装  1. 将闸门起吊至安装位置,起吊时利用闸门的地脚螺栓孔起吊,注意尽量使门体、门框整体起吊,当闸门规格太大或拘于现场位置无法整体起吊时,可将门体与门框拆解后分别起吊,但需注意保护好密封面。  2. 通过启闭机平台上的预留孔,穿入启闭绳具,将闸门整体吊起至安装位置 处,使闸门就位,利用门框两面的加工面,吊线找正左右方向的位置,左右方向倾斜度小于1.5mm,然后穿入地脚螺栓(或焊接螺栓7穿入安装孔与预埋板焊接),当闸门采用附壁式安装时,应用不小于φ的圆钢将相邻的地脚螺栓焊接成整体,旋上螺母,松开启吊绳具。 3. 将起吊绳具穿过闸门吊耳,拉开门体,调整 闸门密封面的垂直度,通过调整闸门四个角部的螺栓,使闸门密封面的垂直度误差小于1/1000mm,并再次复核闸门左右方向倾斜度后,把四个角部的螺栓用垫铁垫实,拧紧螺母,使其固定牢固(附壁式安装的闸门可预先在四个角部的螺栓上一个螺母,通过上、下两个螺母调节密封面的垂直度误差,如右图所示)。  4. 放下门体使门体与门框吻合,用塞尺检查 上、下密封面的间隙,使间隙保持在0.1mm以内,间隙超标时,可在该处的门框背面垫入斜铁,同时将地脚螺栓略为旋松,直至间隙合格为止。 5. 将闸门四周的混凝土面用细砂浆混凝土二次浇灌、捣固,注意不得采用素 混凝土,浇灌后应用振动泵捣固坚实,采用膨胀混凝土更佳,二次浇灌混凝土完全凝固后,再逐一检查紧固螺母。  6. 带法兰意味着安装时先将配对法兰垫上密封垫与闸门框法兰连接到位,起 吊就位,按上述2调正后与预埋钢管点焊,然后按上述3,调正后焊固。 7. 规格较大闸门将导轨就位安装,注意保持导轨与门框的直线度小于2mm 8. 在启闭机平台上的预埋孔放下吊线锤,以闸门吊耳中心线为基准,在启闭 机平台上划十字线,确定启闭机的安装中心。  9. 在启闭机底板上画出相应的十字线,将启闭机初步就位,摇动手柄,旋入 丝杆(手摇启闭机逆时针摇动,电动启诸机按所示开方向摇动)。  10. 将分段的丝杆连接成整体,注意将轴导架的套管部分套在相应的分段处




点击查看耀禹水利机械厂(东莞市大朗镇分公司)的【产品相册库】以及我们的【产品视频库】

在东莞市大朗镇采买铸铁闸门附壁式铸铁闸门联系厂家耀禹水利机械厂(东莞市大朗镇分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。供应服务范围覆盖广东省 东莞市 大朗镇、莞城区、南城区、万江区、石碣镇、石龙镇、茶山镇、石排镇、企石镇、横沥镇、桥头镇、谢岗镇、东坑镇、常平镇、寮步镇、麻涌镇、中堂镇、高埗镇、樟木头镇、大岭山镇、望牛墩镇、黄江镇、洪梅镇、清溪镇、沙田镇、道滘镇、塘厦镇、虎门镇、厚街镇、凤岗镇、长安镇,联系人:张经理
